產品名稱：HL-96-5 三相五顯數字電流電壓頻率組合表
產品類別 數字電流電壓頻率組合表 > HL-XX-5
產品型號 HL-96-5 三相五顯電壓電流頻率組合表
擴展功能：RS485通訊Modbus-RTU協議、開關量輸入、開關量輸出、模擬量輸出
技術參數
測量精度： 電壓0.5級、電流0.5級、頻率±0.02Hz。
輸入信號：
額定電壓: AC 57.7V、AC 100V、AC 220V、AC 380V；
額定電流: AC 5A、AC 1A；
電流過載: 1.2倍(持續),10倍/5秒；
電壓過載: 1.2倍(持續),2倍/1秒；
內阻:電壓＞300KΩ,電流:＜20mΩ；
頻率:45-65Hz或直流。
輔助電源： AC/DC 80V-270V、AC220V、AC380V、AC100V。
顯示方式： 3LED顯示/4LED顯示/5LED顯示，高亮度LED顯示,亮度可調節。
擴展功能：
通訊功能：1路RS485通訊，Modbus-RTU協議,
波特率分別是1200、2400、4800、9600bps可設置；
開關量輸入：支持2路干結點輸入；
開關量輸出：2路報警繼電器輸出（觸點:AC250V/5A,DC30V/5A)；
模擬量輸出：支持1路模擬變送量輸出4-20mA或0-5V。
工作環境：
工作溫度:-10℃~+55℃；
存儲溫度:-25℃~+70℃；
相對濕度:≤93%，無腐蝕性氣體場所。
安全性能：
絕緣電阻：＞100MΩ；
交流耐壓：＞AC 2000V。
電磁兼容：
靜電放電: 4級
浪涌沖擊: 4級
射頻電磁場: 3級
電快速瞬變脈沖群: 3級

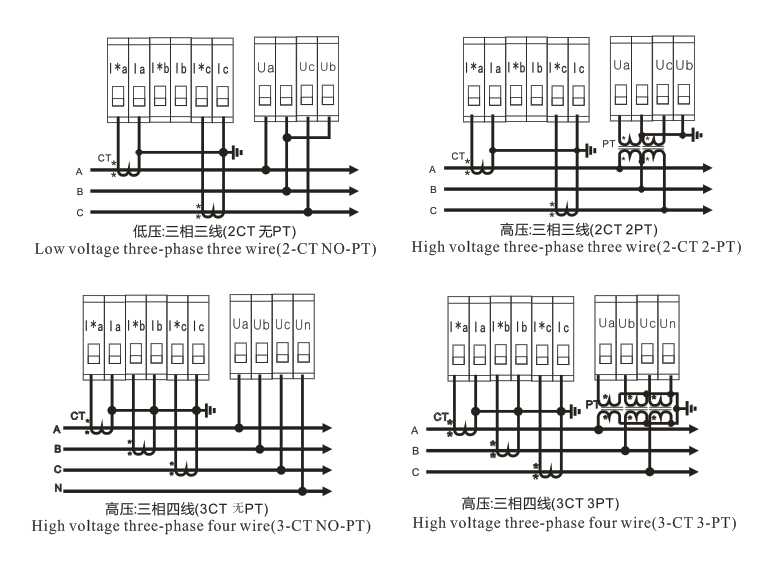

信號接線圖：
